一、產品特點：

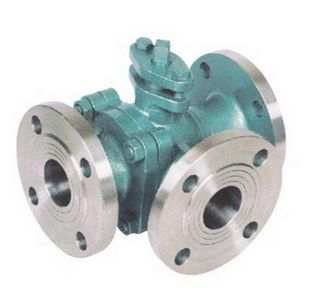

法蘭連接三通球閥,連接三通球閥,法蘭三通球閥產品特點①、兩閥座密封三通球閥結構緊湊、外型美觀、密封性能好。也能實現管道中介流向的切換。也能使阻互垂直的兩個通道連通或關閉。②、四閥座密封三通球閥造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外一通道連通，靈活控制管路中介質的合流或分流。
二、主要零件材料：
|
零件名稱 |
材質 |
|
GB |
ASTM |
|
閥體、閥蓋 |
WCB |
A216-WCB |
|
密封圈 |
PTFE、對位聚苯 |
PTFE、對位聚苯 |
|
球體 |
1Cr18Ni9Ti |
SS304 |
|
閥座、閥桿 |
2Cr13 |
A246-416 |
|
雙頭螺栓 |
35CrMoA |
A193-B7 |
備注：三通球閥一般采用兩閥座結構，如流向圖A所示兩種工況。選用兩面閥座L型結構（即Q44型）。流向B中①和④兩種工況亦可選用兩閥座T型結構（即Q45型）。流向圖B②和③兩種工況必須選用四閥認T型結構（即Q45型）。其余工況也可以先用四閥座結構，但在訂貨合同中注明閥座結構。如閥門有其它要求請參閱樣本《閥門的型號編制方法》填寰相應的要求代號。
三、主要性能范圍：
|
公稱壓力 |
試驗壓力（MPa） |
|
殼體 |
高壓液密封 |
體壓氣密封 |
|
1.6 |
2.4 |
1.76 |
0.6 |
|
2.5 |
3.75 |
2.75 |
|
4.0 |
6.0 |
4.4 |
|
CLASS150 |
3.0 |
2.2 |
|
適用工況 |
適用介質 |
水、油品、氣等非腐蝕和酸堿腐蝕介質 |
|
適用溫度 |
-28~350℃ |
|
應用規范 |
連接法蘭 |
JB79-59、GB9113、HG20592-97、ANSI B16.5 |
|
檢驗試驗 |
GB/T9092-99、API598 |
其余制造規范均按本廠標準；
四、法蘭連接三通球閥國標連接尺寸和外形 PN1.6MPa ：
|
型號 |
公稱通徑DN（mm） |
尺寸 |
|
L |
L2 |
D |
D1 |
D2 |
b |
f |
Z-d |
H |
W |
|
Q44F-16C
（P）
（R） |
15 |
150 |
72 |
95 |
65 |
45 |
14 |
2 |
4-14 |
95 |
130 |
|
20 |
160 |
80 |
105 |
75 |
55 |
14 |
2 |
4-14 |
110 |
130 |
|
25 |
180 |
90 |
115 |
85 |
65 |
14 |
2 |
4-18 |
120 |
140 |
|
32 |
200 |
100 |
135 |
100 |
78 |
16 |
2 |
4-18 |
144 |
180 |
|
40 |
220 |
110 |
145 |
110 |
85 |
16 |
3 |
4-18 |
152 |
220 |
|
50 |
240 |
120 |
160 |
125 |
100 |
16 |
3 |
4-23 |
182 |
220 |
|
65 |
260 |
130 |
180 |
145 |
120 |
16 |
3 |
4-18 |
193 |
240 |
|
80 |
280 |
140 |
195 |
160 |
135 |
20 |
3 |
8-18 |
217 |
270 |
|
100 |
320 |
160 |
215 |
180 |
155 |
20 |
3 |
8-18 |
245 |
350 |
|
125 |
380 |
190 |
245 |
210 |
185 |
22 |
3 |
8-18 |
282 |
500 |
|
150 |
440 |
220 |
280 |
240 |
210 |
24 |
3 |
8-23 |
319 |
600 |
|
200 |
550 |
260 |
335 |
295 |
265 |
26 |
3 |
12-23 |
380 |
1000 |
|
250 |
670 |
310 |
405 |
355 |
320 |
30 |
3 |
12-25 |
460 |
1400 |
|
300 |
720 |
370 |
460 |
410 |
375 |
30 |
3 |
12-25 |
520 |
1800 |
五、法蘭連接三通球閥美標連接尺寸和外形 150Lb ：
|
公稱通徑DN |
尺寸 |
|
（in） |
（mm） |
L |
D |
D1 |
D2 |
b |
f |
Z-Φd |
H |
L0 |
|
1/2 |
15 |
140 |
89 |
60.5 |
35 |
10 |
1.6 |
4-Φ15 |
55 |
130 |
|
3/4 |
20 |
165 |
98 |
70 |
43 |
11 |
1.6 |
4-Φ15 |
55 |
130 |
|
1 |
25 |
165 |
108 |
79.5 |
51 |
12 |
1.6 |
4-Φ15 |
70 |
140 |
|
11/4 |
32 |
220 |
117 |
79 |
64 |
13 |
1.6 |
4-Φ15 |
75 |
180 |
|
11/2 |
40 |
250 |
127 |
98.5 |
73 |
15 |
1.6 |
4-Φ15 |
90 |
220 |
|
21/2 |
50 |
260 |
152 |
120.5 |
92 |
16 |
1.6 |
4-Φ19 |
104 |
260 |
|
2 |
65 |
320 |
178 |
139.5 |
105 |
18 |
1.6 |
4-Φ19 |
153 |
350 |
|
3 |
80 |
320 |
190 |
152.5 |
127 |
19 |
1.6 |
4-Φ19 |
187 |
400 |
|
4 |
100 |
370 |
229 |
190.5 |
157 |
24 |
1.6 |
8-Φ19 |
206 |
500 |
|
5 |
125 |
510 |
254 |
216 |
186 |
24 |
1.6 |
8-Φ22 |
252 |
600 |
|
6 |
150 |
510 |
279 |
241.5 |
216 |
26 |
1.6 |
8-Φ22 |
244 |
1000 |
|
8 |
200 |
580 |
373 |
298.5 |
270 |
29 |
1.6 |
8-Φ22 |
283 |
1300 |
|
10 |
250 |
670 |
406 |
362 |
324 |
31 |
1.6 |
12-Φ25 |
345 |
1600 |
|
12 |
300 |
720 |
483 |
432 |
381 |
32 |
1.6 |
12-Φ25 |
420 |
2100 | |
